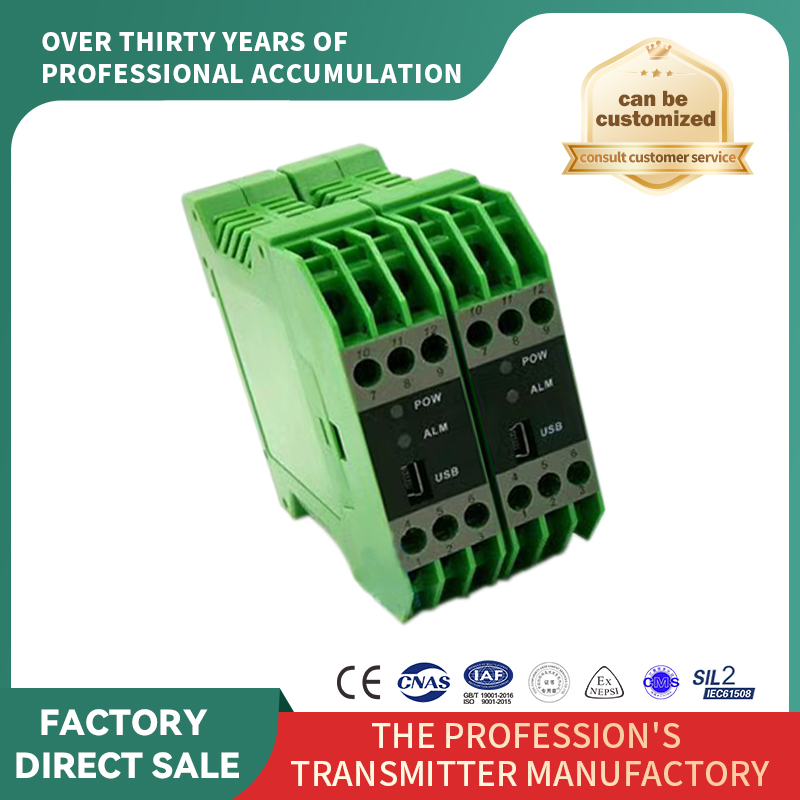

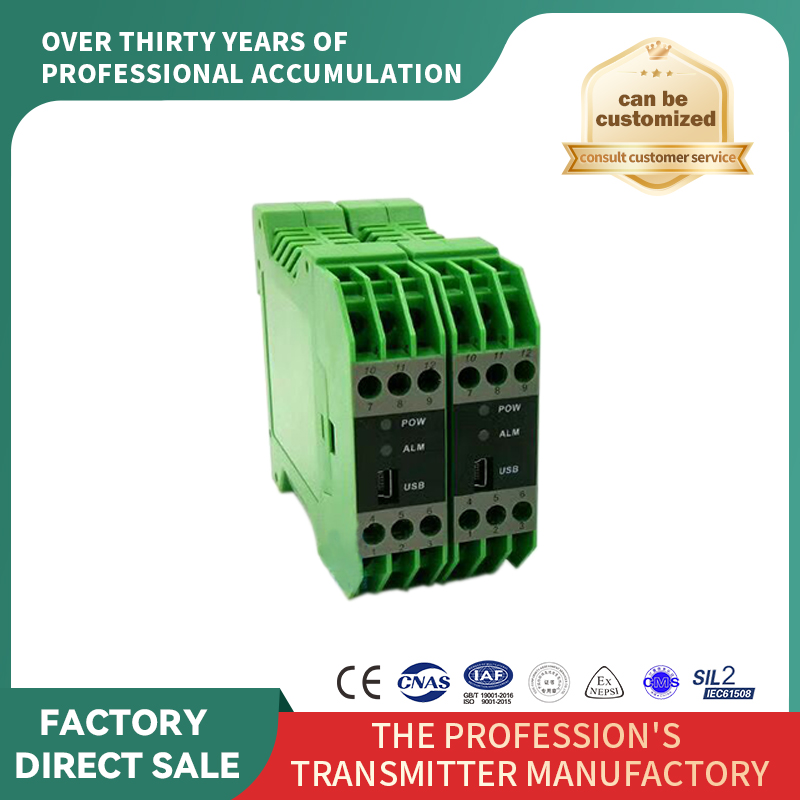

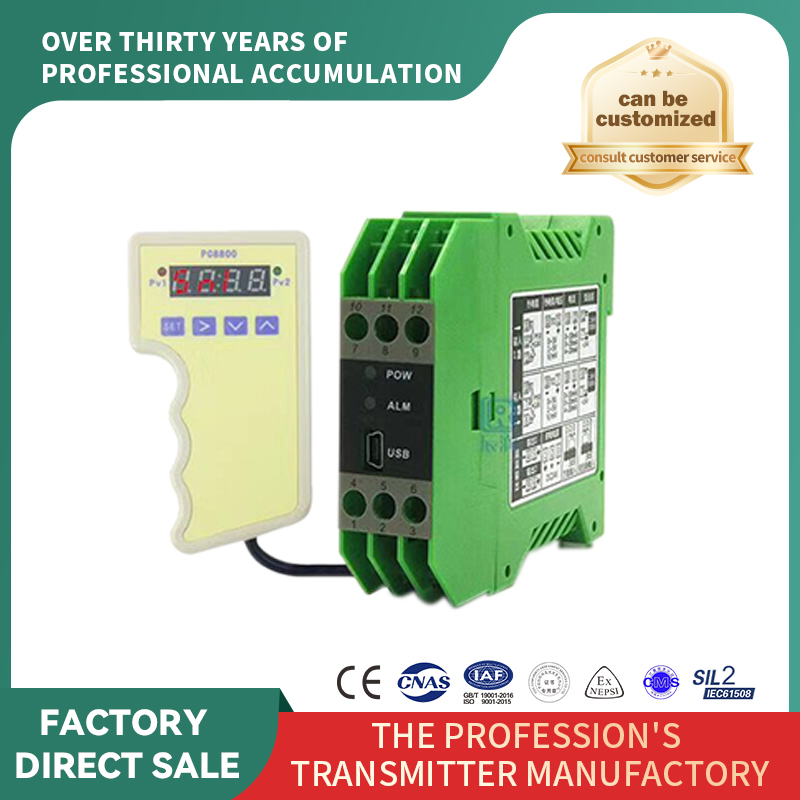

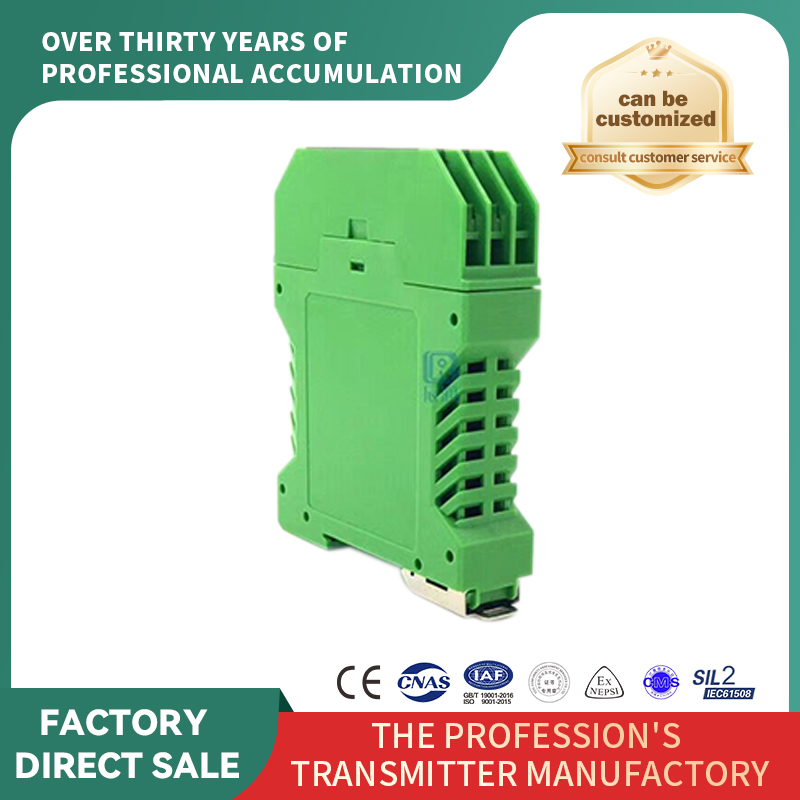

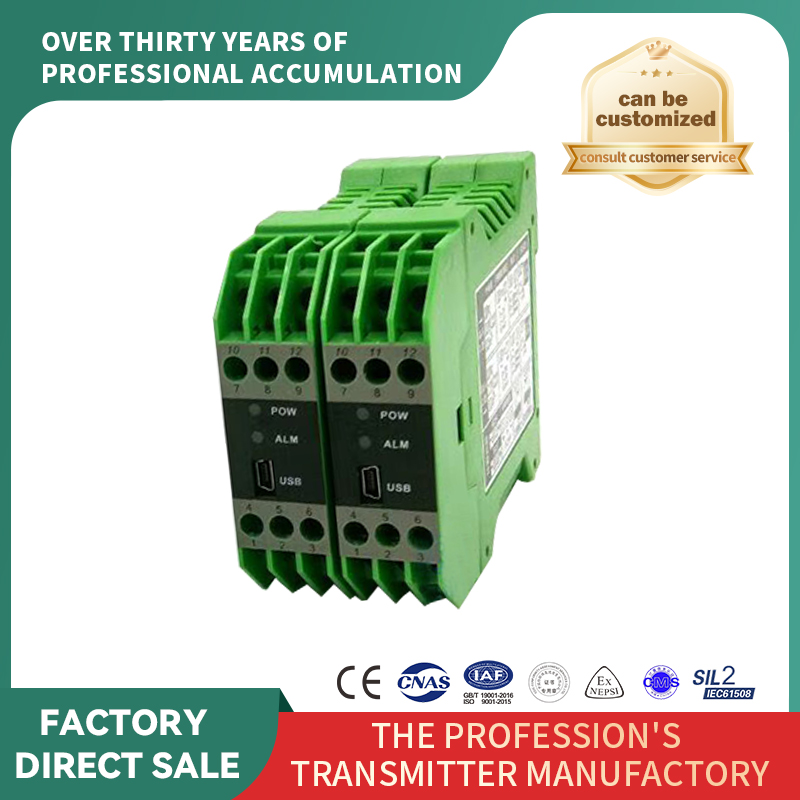

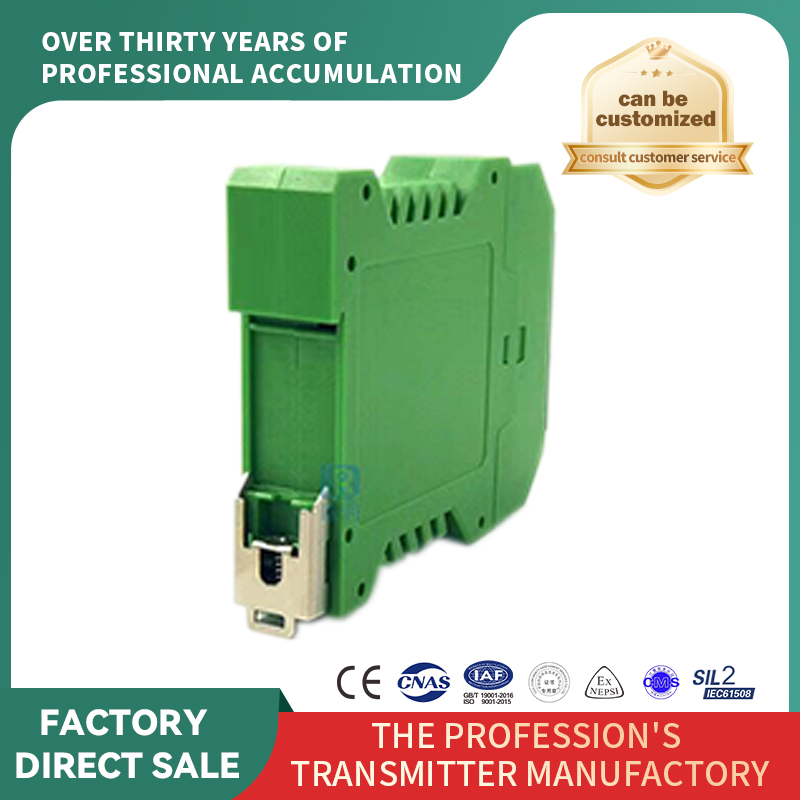

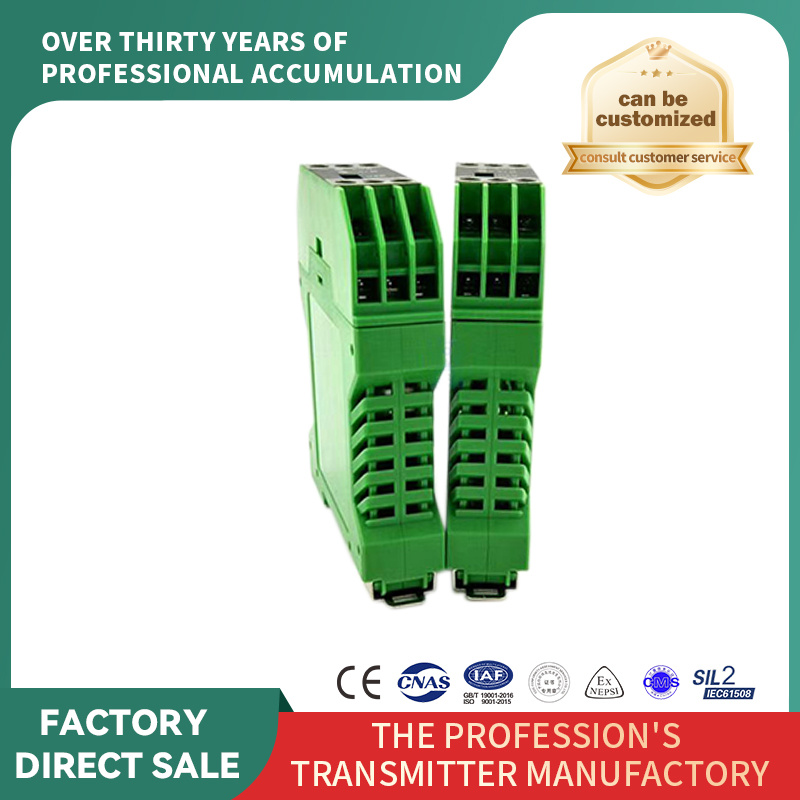

Modul avansat de izolare a semnalului

$25≥5Piece/Pieces

Min. Ordin:	5 Piece/Pieces
Transport:	Ocean,Land,Air,Express
Port:	ningbo

Contacteaza acum

descrierea produsului

Atributele produsului

Ambalare și livrare

descrierea produsului

Atributele produsului

Numarul modelului.: HGWZ/R

Numarul modelului.: HGWZ/R-10

Display Type: Lcd

Accuracy: 0.25%F.S. 0.5%F.S.

IP Rating: Ip55

Certificare: CE/ISO/Sil

Customized: Customized

Power Supply: 24vdc

Output: 4-20mA 0-10V 1-5V 0-20mA

Signal Input: Signal Input with K/E/J/T/B/R/S/N/Tc

Multiple Channel Modes: One-in-One-out, One-in-Two-out, Two-in-Two-out

Transport Package: Carton Packing

Specification: PCS

Trademark: HUANGONG

Origin: China

Capacitatea de producție: 120000 Pieces / Year

Customization: Available

Type: Wall-Mounted Current Type

Measuring Medium: Temperature

Costul de expediere: Contact the supplier about freight and estimated delivery time.

Ambalare și livrare

Unități de vânzare	:	Piece/Pieces
Tip pachet	:	Ambalare din carton

The file is encrypted. Please fill in the following information to continue accessing it

Modul inteligent de izolare a temperaturii Cr90 (HGWZ-R-4)



descrierea produsului

Descriere produs

Caracteristicile produsului

Integrarea unui transmițător de temperatură inteligent, izolator și distribuitor
Izolare „alimentare Intrare-Ieșire1-2”.
Corecția neliniarității software-ului Liniaritate ridicată a conversiei de intrare și ieșire
Auto-stabilizare software, eliminând erorile cauzate de variația de temperatură și de timp.
Intervalul de semnal și tipul de semnal pot fi setate de utilizator prin intermediul programatorului.
Montare de înaltă densitate

Parametrul tehnic

parameter symbol	Parameter name	Parameter Function	Option or setting range	factory value	note
SN1	Sn1	Input signal selection	0~22	15	Note1
Pul1	PVL1	1 channel output zero	-1999~99999	0	Note2
PVH1	PVH1	1 channel output full point	-1999~99999	5000	Note3
Pb1	PB1	1 fine-tuning zero value	-1999~99999	0	Note4
K1	K1	1 fine-tuning full value	0~9.999	1.000	Note5
ouT1	out1	1 output type	0~3	2	Note6
Inl1	InL1	Input signal selection	0~400	0	Note7
iNh1	InH1	2 Output Zero	0~400	100	Note8
sn2	Sn2	2 Output Full Points	0~22	15	Note9
pvl2	PVL2	2 fine-tuning zero	-1999~99999	0
Puh2	PVH2	2 fine-tuning full value	-1999~99999	5000
Pb2	P2	2 output types	-1999~99999	0
k2	K2	Non-standard signal zero	0~9.999	1.000
Out2	out2	Channel number selection	0~3	2
Inl2	InL2	Non-standard signal full point	0~400	1
Inh2	InH2	Non-standard signal zero	0~400	1
A--B	A--B	Non-standard signal full point	0~1	1	Note10

Nota 1.(Sn1): Setați codul corespunzător în funcție de modelul senzorului. Vezi (Tabelul I)
Nota 2. (PvL1): Setați valoarea zero a primei ieșiri variabile.
Nota 3. (PvH1): Setați valoarea punctului complet a primei ieșiri variabile.
Nota 4.(PB1): Folosit ca punct zero de ieșire de reglare fină.
Nota 5.(K1): Folosit ca punct complet de ieșire de trim.
Nota 6. (out1): primul tip de ieșire variabilă, pot fi setate 3 tipuri de ieșire:
Când out1 = 1, este o ieșire variabilă de 0 ~ 10 mA sau 0 ~ 2,5 V.
Când out1 = 2, este o ieșire variabilă de 4~20mA sau 1~5V.
Când out1 = 3, se transmite 0 până la 20 mA sau 0 până la 5 V.
Nota 7. (InL1) (InH1): Setarea valorilor minime și maxime ale primului semnal de intrare non-standard.
(InL1)(InH1): Setați valorile minime și maxime ale primului semnal de intrare non-standard numai când este introdus semnal Sn=16 sau 17 mV sau semnal de rezistență.
Setarea este necesară numai când este introdus semnal Sn=16 sau 17 mV sau semnal de rezistență. De exemplu, pentru a conecta cu un manometru de la distanță de intrare 0~375Ω
InL1=0, InH1=375 Ω intrare pentru manometru la distanță.
Nota 9: Setarea parametrilor pentru al doilea canal este exact aceeași cu cea pentru primul canal.
Nota 10. (A -- B): Selectarea numărului de canal: A -- B = 0 pentru două în două, drum dublu
A--B=1 este unul în doi ieșiri, o singură direcție.

Modul de izolare a temperaturii izolatorului de semnal complet inteligent Cr90
